导读自从家里门锁换成密码锁以后,忘记带单元门禁卡已成为常态,平时还好,等个十分钟左右就会有人进出,如果是半夜就麻烦了,还得去敲保安的门。家里已经安装了可视对讲门禁,如果能实现自动开门就好了[呲牙]。网络搜

自从家里门锁换成密码锁以后,忘记带单元门禁卡已成为常态,平时还好,等个十分钟左右就会有人进出,如果是半夜就麻烦了,还得去敲保安的门。家里已经安装了可视对讲门禁,如果能实现自动开门就好了[呲牙]。

网络搜索了下,已经有成功的先例。

先例1-智能控制法:找出开锁按钮,焊出接线。小米智能插座上插一个usb电源,usb输出接一个继电器,继电器连接门禁开锁按钮。对讲门铃呼叫后,通过小爱同学打开智能开关,接通继电器,继电器吸合后,等同于按下开锁按钮,门打开。同理还可以使用8266等单片机通过点灯科技mqtt等方式实现智能控制。

先例2-自动控制法:利用门禁接通工作后喇叭响起的特性,将喇叭接入光耦的输入端,开锁按钮接入光耦输出端。当有呼叫时自动接通按钮。

还有大神通过接入喇叭,实现分析键盘输入的DTMF信号,实现密码开锁,过程太复杂,且不具备通用性。看来先例2最简单,就从这方面着手吧

一、光耦法实验

光耦通常推荐是PC817这个型号,应用电路非常简单

只需8元钱就能实现单元门禁对讲门自动开门

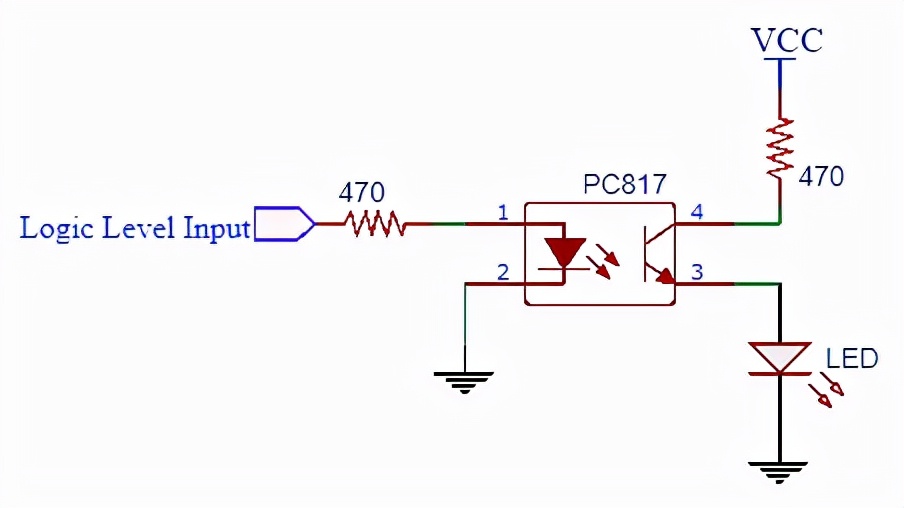

PC817光耦典型应用电路

打开门禁,找到喇叭线,焊接出两根线,连接光耦1、2脚,找到开关按钮,发现两端分别是入户线的3、1线,也对应引出,连接到光耦3、4脚。到单元门处做测试发现系统提示“用户线短路”,应该是呼叫后光耦立刻导通,系统判断是开关按钮始终处于闭合状态,不予开锁,看来只能是改别的办法了

二、继电器延迟电路法

目前的思路是在对讲功能启动后,延迟几秒钟后,再模拟按下开锁键,采用上电延迟模块。首先要找到稳定的供电,还是从喇叭入手,找到喇叭的功放电路,使用功放电路的电源作为继电器的信号端。

只需8元钱就能实现单元门禁对讲门自动开门

喇叭驱动电路

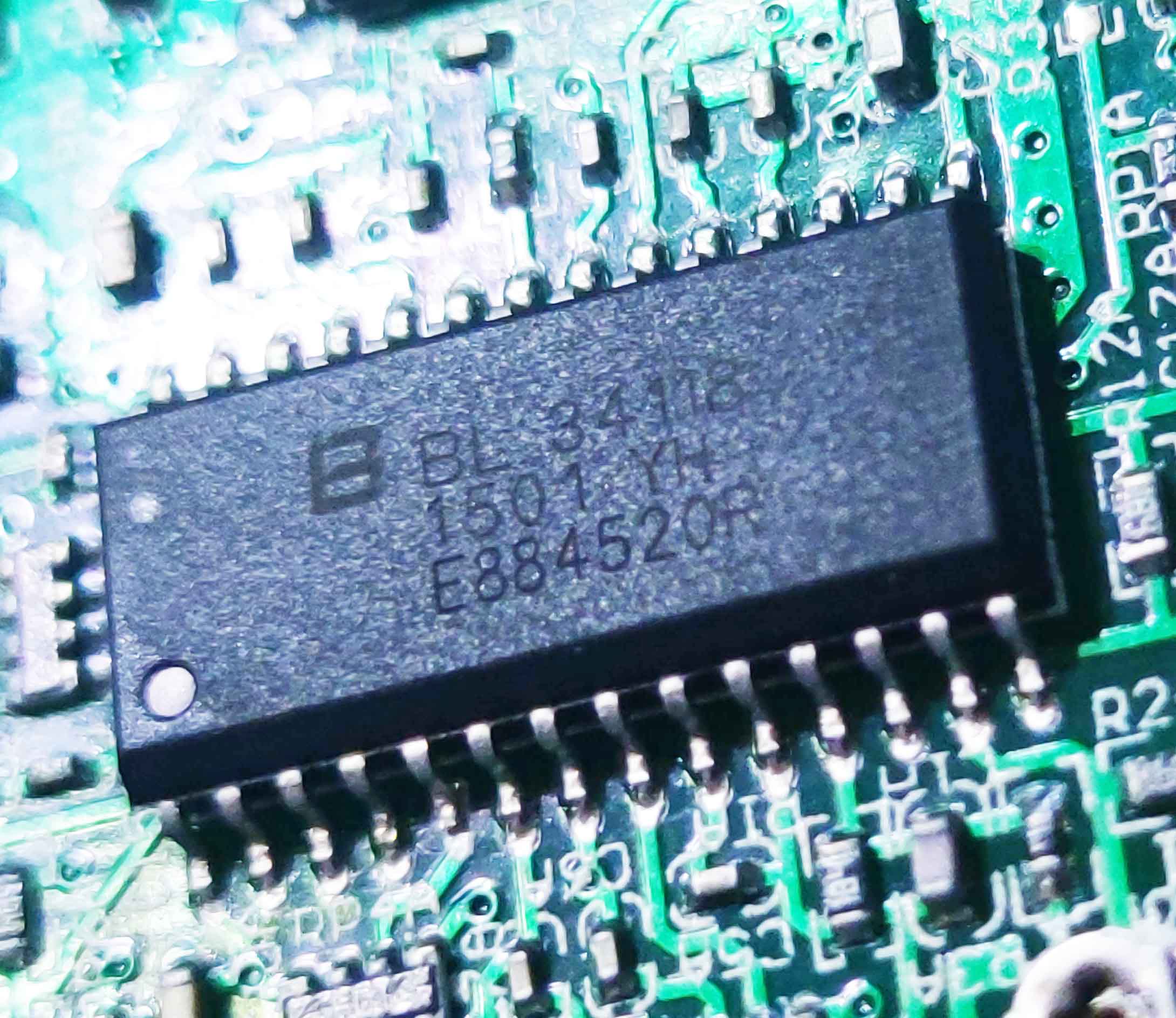

功放电路为BL34118,声控切换话筒扬声器控制电路,其引脚图如下:

只需8元钱就能实现单元门禁对讲门自动开门

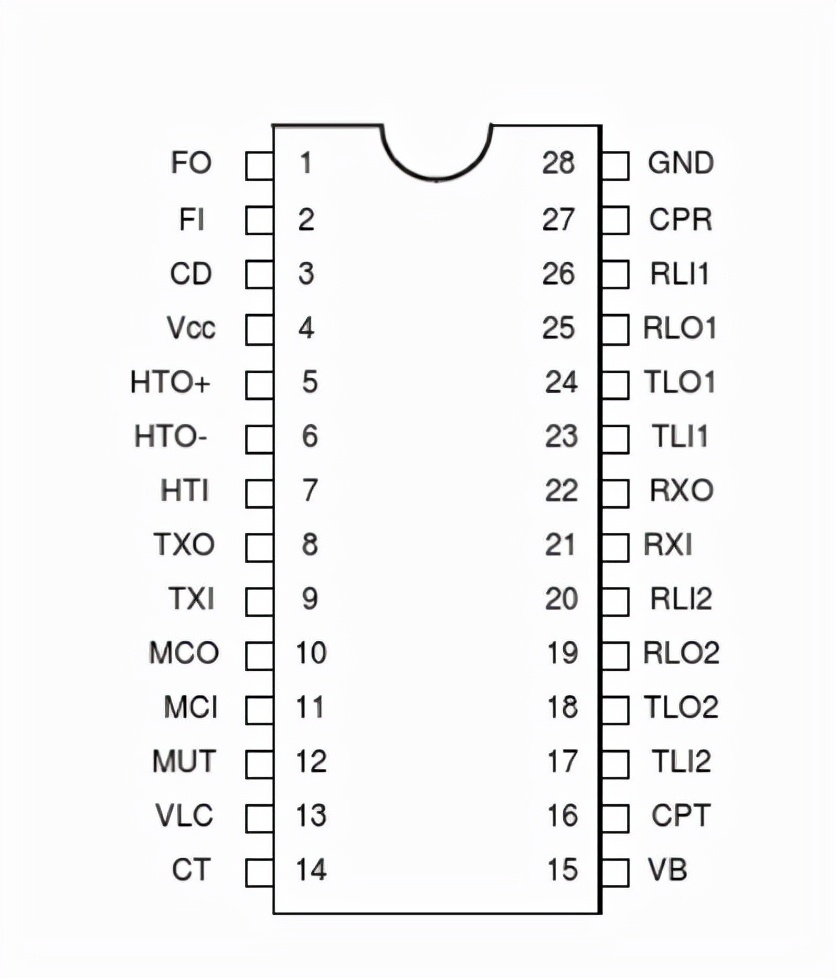

BL34118引脚图

4脚为Vcc,电压为3.0到6.5v,一般能驱动5V的继电器电路,马云家下单买了一款“上电延时接通继电器模块”,7.6元,电压选5V

只需8元钱就能实现单元门禁对讲门自动开门

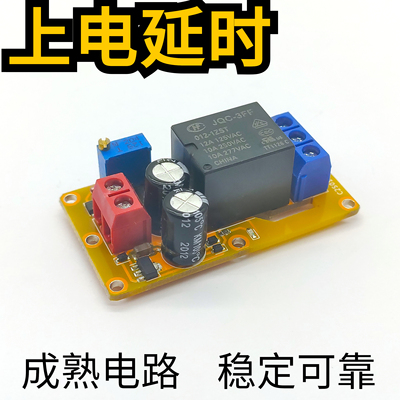

商家店铺图

先焊接引线,电源正极为BL34118的4脚(为尽量避免破坏原电路,实际操作中通过万用表找到与4脚直接连接的空焊盘),开锁线也是找到与开锁按钮相联通的空焊盘,地线同理接线。


只需8元钱就能实现单元门禁对讲门自动开门

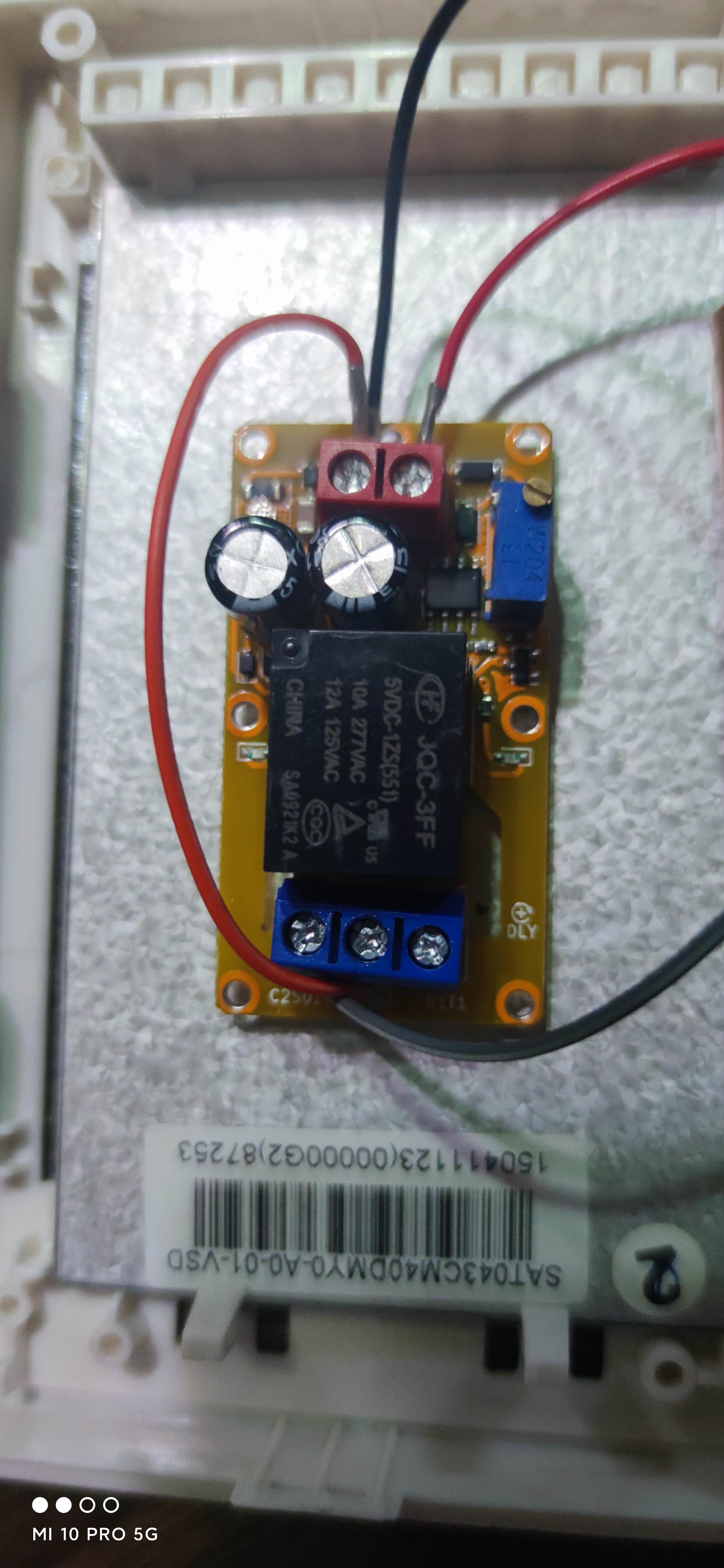

电源线和地线连接到延迟电路的输入,开锁线和地线连接到延迟电路的输出。把延迟电路用双面胶贴到空闲处(我安装在显示屏背后,注意绝缘,下面垫个塑料片)

把外壳装配好,把对讲机装回原位,下楼实验,呼叫成功后,等待三秒,系统自动开门并挂机,试验成功。

延迟上电模块7.6元包邮,各类线材也就几毛钱,总成本不足8元
