一、进水水质概况
1、 概述
本项目为编织袋冲洗废水污水处理项目，日产生污水200吨/天左右。本项目污水处理后业主继续回用。
参照同类项目经验相关工艺，因此本污水处理设备设计污水处理能力为200m³/d,实际运行时间8h/d,即运行时处理水量为25m³/h，按最大水量30m³/h计。
该污水是一种低浓度污水，其中除含有有机的和无机的污染物外，主要是编织袋残渣、泥沙等，SS浓度较高。该废水如未经处理而直接排入水体,会对周围水域及土壤等造成较严重的污染，从而危害人们的日常生活。因此，根据国家环境保护法及相关法律法规，结合该该污水特点和地理条件，并在参照同类污水处理的基础上，编制了该污水处理工程方案。
2、基础资料
2.1设计水量
处理水量为200m3/d。
2.2进水水质

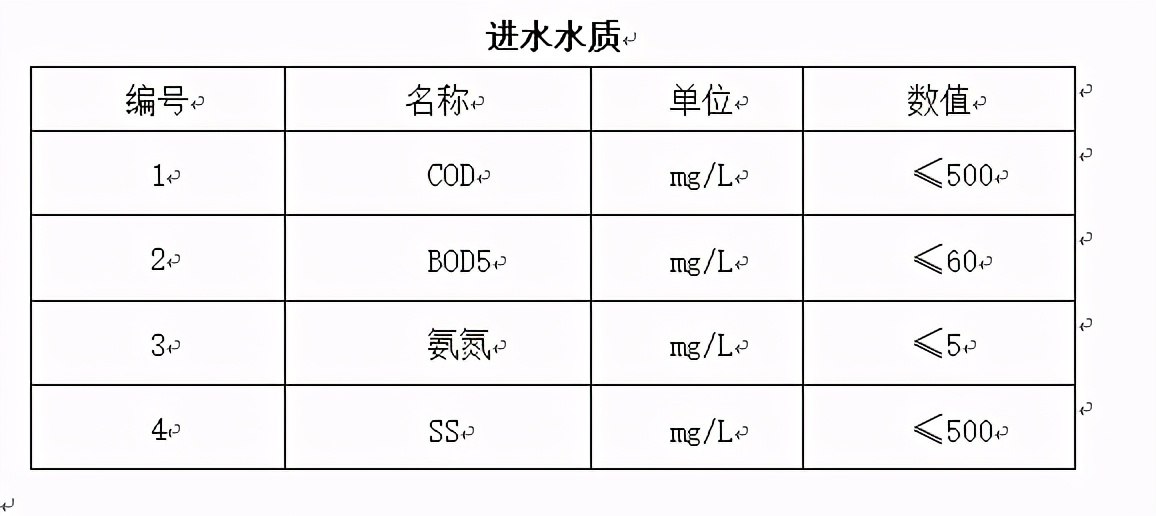

在参考同类污水水质的基础上，参考环评数据所给原水数据得到该项目的污水水质，进水水质如下表所示：
进水水质进水水质
二、出水水质概况
本项目处理后需达到《城市污水再生利用工业用水水质》（GB/T19923-2005）表一中洗涤用水标准，具体标准如下表所示：
为此我公司选择技术先进，运行可靠的工艺。
采用目前国内成熟先进技术，尽量降低工程投资和运行费用。
平面布置和工程设计时，布局力求合理、通畅尽量节省占地。
充分利用现有的空间，尽量合理优化工艺。
污水处理设施应尽量使操作运行与维护管理简单方便。为确保工程的可靠性及有效性，提高自动化水平，降低运行费用，减少日常维护检修工作量，改善工人操作条件。采用现代化技术手段，实现自动化控制和管理，做到技术可靠、经济合理。
综合考虑，本项目自建污水处理站采用“机械格栅+调节池+絮凝沉淀池+MBR生化一体机+清水池”处理工艺，设计最大处理量200m³/d。
工程范围
工程设计范围包括污水处理的设备、处理工艺及结构工程、必备的电气与自控仪表工程，不涉及土建与基础部分的设计建造。
三、总体设计
设计思路
考虑到本项目污水可生化性特点，拟采用：械格栅+调节池+絮凝沉淀池+MBR生化一体机+清水池处理工艺。充分考虑运行维护成本，提高处理效率。
设计规范
1 设计原则
(1) 严格执行国家和地方有关环境保护的方针和政策，使设计符合当地有关法规、规范，确保出水水质指标达到规定的排放标准。
(2) 采用先进、经济、可靠的废水处理新工艺、新设备和新材料。
(3) 工艺流程简捷，灵活性好，设备布置合理，结构紧凑，减少占地面积，降低投资和运行费用。
(4) 优先采用集成度高的废水处理工艺，以便实现模块化设计，方面后期改、扩建。
(5) 平面布置力求在便于施工、便于安装和便于维修的前提下，使各处理构筑物尽量集中，节约用地。
(6) 运行稳定、易于维护、操作管理方便、技术要求简单、维护简单方便，适宜长期使用。
(7) 采用先进的节能技术，降低废水处理站的能耗及运行成本。
(8) 采用合理的污泥处理工艺。
(9) 尽量选用低噪声的动力设备，并适当采取消声、减振措施，防止二次污染，改善处理站及周边环境。
(10)采用先进、可靠的控制技术，提高废水站的管理水平，保证废水处理工艺运行在最佳状态，最大程度地实现自动化控制，尽可能减轻工人的劳动强度。
(11)充分考虑现场气候条件，确保冬季系统可在设计温度下运行。
2 设计依据
1) 建设单位提供的污水水质、水量等基础资料。
2) 《中华人民共和国水污染防治法》 2008年2月
3) 《发酵酒精和白酒工业水污染物排放标准》 GB27631-2011
4) 《室外排水设计规范》 GB50014-2006
5) 《生活杂用水水质标准》 GJ25. 1-89
6) 《给水排水设计手册》 第二版
7) 《城市区域环境噪音标准》 GB3096-93
8) 《给水排水工程管道结构设计规范》 GB50332-2002
9) 《钢质管道及储罐防腐蚀工程设计规范》 SY/T00071999
10) 《给水排水工程构筑物结构设计规范》 GB50069-2002
11) 《建筑结构设计统一标准》 GBJ68-1984
12) 《建筑结构荷载规范》(2006年局部修订条文) GB50009-2001
13) 《建筑地基基础设计规范》 GB50007-2002
14) 《建筑设计防火规范》 GB50016-2006
15) 《供配电系统设计规范》 GB50052-1995
16) 《低压配电设计规范》 GB50054-1995
17) 《自动化仪表工程施工及验收规范》 GB50093-2002
18) 《工业自动化仪表工程施工及验收规范》 GBJ93-1986(2001年版)
19) 《分散型控制系统工程设计规定》 HG/T20573-1995
20) 《仪表供电设计规定》 HG/T20509-2000
21） 《污水综合排放标准》 GB8978-1996
3 总平面布置设计原则
1、 在满足工艺流程顺畅、简洁、合理的前提下，力求布局紧凑，管线短捷，尽量少交叉，并充分注意节省占地。
2、 根据本工程周围环境污水进水方向和处理后尾水排放的方向，合理布置各建、构筑物。
3、 辅助生产建筑物应集中布置，以提高污水站统一管理及生产的可靠性和方便性。
4、 交通顺畅，便于施工与管理。
四、工艺流程简介
工艺选择原则
污水处理工艺需根据进水水质、出水水质要求、处理站规模、污泥处置方案以及当地气温、工程地质、环境等条件来慎重选择。各种处理工艺都有一定的适用条件，工程设计时需因地制宜，合理确定污水处理站工艺。选择合适的污水处理工艺，不仅可以降低工程投资，还有利于污水处理站的运行管理以及减少污水处理站的常年运行费用，保证处理站出水水质达标排放。对污水处理工艺的选择应根据其特点，慎重选择。本工程的污水处理工艺在选择时充分考虑污水量、污水水质、经济条件，力求做到：
① 工艺成熟，技术先进，对水质变化的适应能力强，
② 经济合理，电耗小，造价低，占地省；
③ 易于管理，操作方便，设备可靠；
④ 整体工艺协调优化；
⑤ 重视环境的防护，噪声的控制。
污水处理工艺
根据业主所提供，相关废水的水质情况，在吸取以往同类废水处理装置设计的成功经验和一些同类废水处理装置的实际运行经验，本着处理工艺简单、工程投资少、占地面积小、运行费用低的原则，为保证污水处理出水水质，对处理工艺作以下选择：械格栅+调节池+絮凝沉淀池+MBR生化一体机+清水池”
工艺流程图
工艺流程如下图所示:
工艺流程说明
工艺设计说明: 污水由收集管网收集经泵泵入调节池，调节池内设置预曝气，充氧搅拌，使污水充分地均质、均量，并经过调节池曝气搅拌，达到预处理的目的。调节池出水经污水提升泵提升至絮凝沉淀池，字词过程中调节污水ph值到8左右，然后加入PAC、PAM，使之充分混合，自絮凝沉淀池中充分沉淀去除水中部分有机物及SS，然后污水自流入MBR生化一体机进行生化处理，MBR生化一体机中采用A/O+MBR组合工艺，水解酸化池使污水中的大颗粒有机污染物得到腐化分解，进一步分解污水中的有机污染物，使大颗粒的有机污染物分解成小颗粒的，然后流入接触氧化池，进行生物处理，接触氧化池部分混合液回流至水解酸化池重新处理，混合液200%回流入水解酸化池进一步脱磷脱氮处理。好氧池污水经MBR膜反应器出水后进入清水池，已待回用。
以上调节池工序中所残留的过大污染垃圾需定时清理。
工艺流程特点：
a、通过采用、缺氧、好氧交替生化处理，提高了污染物的去除效率;
b、设置事故旁通，以供紧急，特殊情况下使用;
c、通过对容积负荷，污泥负荷，停留时间，有效水深等设计参数合理选择，从而提高了有机物的去除率;
采用MBR反应器可以在没有沉淀池的前提下进一步去除水中SS，COD等污染物,保证出水水质达标的同时减少占地空间，节约成本。
