从事造价行业的人应该都听说过“图纸是建筑的语言”的说法，也听说过“看不懂图纸做不了造价”的言论，对于造价人员来说，图纸阐述了建筑的样子，并且具体规定了形状、尺寸、做法和技术要求。

钢结构建筑在08之后迅猛发展，做造价能够快速看懂钢结构图纸以及算出工程量也是大势所趋，今天小编给大家带来的就是钢结构识图技巧以及手工算量技巧。

钢结构识图

钢结构分类

钢结构分为钢架结构、框架结构、桁架结构、网架结构。其中刚架结构是以梁和柱组成的多层多跨刚架，用来承受竖向荷载和水平荷载;框架结构框架结构是指由钢梁和钢柱相连接而成，构成承重体系的结构;桁架结构中的桁架指的是桁架梁，是格构化的一种梁式结构，由于大多用于建筑的屋盖结构，桁架通常也被称作屋架;网架结构是由多根杆件按照一定的网格形式通过节点连结而成的空间结构。如果有需要造价资料包、图纸或广联达视频教程的小伙伴可以点击启程问答免费下载资料。

钢结构构件

Q+数字+质量等级符号。它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa。必要时钢号后面可标出表示质量等级的符号。质量等级分别为A 、B、C、D 、E。A级质量较差，E级质量最高。例如：Q345B是一种钢材的材质。

Q 表示屈服强度，345 表示屈服强度为345MPa ，B表示质量等级为B级。接下来就给大家简单列举下各个钢结构构件。

钢板

钢板在图纸中的通常用“-”代表。

H型钢

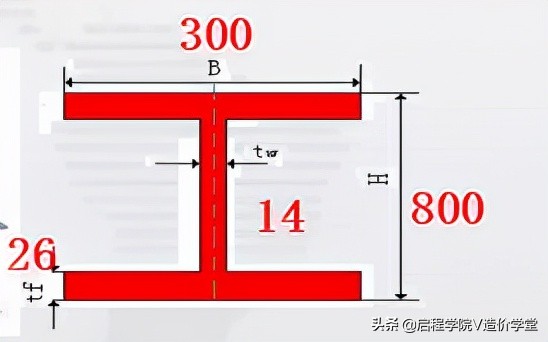

按照GB/T 11263-2005规定，H型钢分为宽翼缘H型钢，代号HW;中翼缘H型钢，代号HM ;窄翼缘H型钢，代号HN;(W、M、N分别 为英文wide、 middle、narrow、 开头字母。)

工字钢

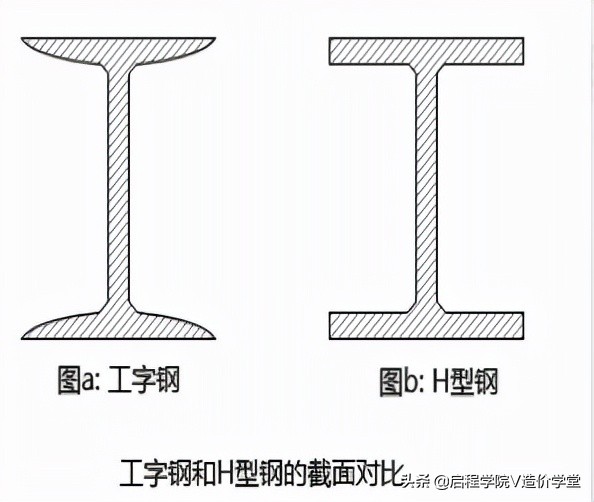

工字钢在图纸中以“I”表达，比如“I10”。

槽钢

槽钢在图纸中通常用“[”表示，例如[10。

C型钢

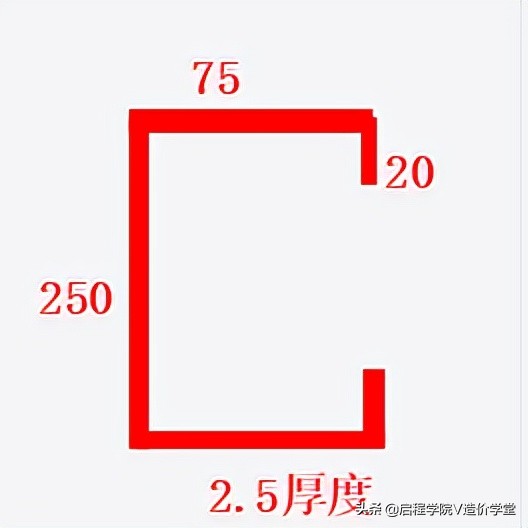

C型钢在图纸中的通长用“C”代表。例如“C250*75*20*2.5”(单位mm)。

角钢

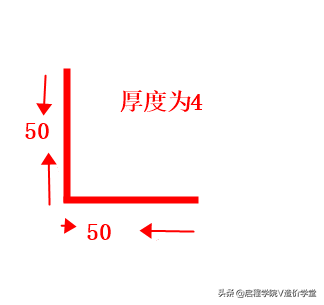

角钢在图纸中通常用“∟”代表。例如“∟50*4”其中边长是50mm，厚度是4mm。

锚栓

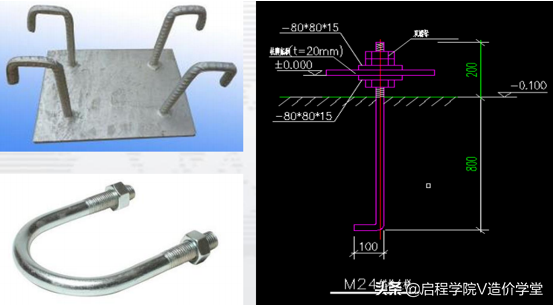

如下图所示即为锚栓，“M24”代表的是锚栓的规格，意思为锚栓为直径24的钢筋。

钢结构手工算量

钢结构手工算量的时候要准备一个本子来记录一些施工要求，同时还需要一本实用五金手册(例如广联达型钢五金手册)，在看懂图纸的前提下进行“两个确认”：

确认构件编号、数量：一般来讲设计图纸都会在上面对每个构件进行编号(相同构件不会重复编号)记录所有构件编号，这里举个例子，钢柱编号当时有GZ01、GZ02等，都是以部位名称的首字母缩写命名，再确认编号的时候也可以根据这个来验证一下分项里是否有遗漏;在记录编号时一定要按照一个有序的方向进行，避免遗漏，这个跟看钢筋混凝土的钢梁柱一样。

确认节点编号、数量：一般设计图纸旁边都会把涉及到的所有节点样式都列出来或者标注出来参照哪里，这里跟确认构件的步骤是一样的。

在进行确认的时候要注意：需要用excel来进行列表。确认构件编号、数量时，需要分页确认，核查;大概浏览一下本页图纸将出现过的构件编号记录下来，再去按照编号分类数，最后本页图纸整体数一遍所有构件的数量，看看是否可以跟记录的数量之和能对上。钢结构的构件数量很多，一定要确保自己数明白了记录每种构件的钢材规格型号，一般在设计说明里，或者在构件处标注其规格，在五金小工具查找相应规格型号钢材的参数。

其实钢结构的算量相对于钢筋和混凝土相对来说要简单，从整体到局部要牢记钢结构的两种工程量：主体结构类目算重量、刷漆类目算表面积。下面分享下算量技巧：

单个节点计算

将每个节点作为一个构件去算，把所用到的板、螺栓其单重、数量、面积都要记录清楚，这里需要特别注意的是，节点处的板会有梯形、菱形或者异形，计算工程的时候就要看清计算规则，是按实际面积计算还是按最小外接矩形计算。

汇总计算

这里将所有的数据进行汇总计算，切记最后的结果一定要在excel里存为公式，然后分部位进行重量、表面积的汇总，方便后期检查调整。

好了，上面就是小编给大家分享的关于钢结构识图技巧以及钢结构手工算量技巧，希望能够对大家有所帮助，大家有什么想法欢迎在评论区交流、分享，如果大家需要图纸、资料或者视频教程可以留言或私信我们。
