可以这么说，当你选购门窗时，如果能将中空玻璃选好，任务就已经完成大半。

因为一樘门窗，百分之八九十的面积都由玻璃组成，玻璃几乎决定了门窗产品的品质（使用寿命等）、性能（玻璃配置）。

其中，中空玻璃又是大部分用户的门窗玻璃首选。

本期，小知就通过几个章节内容，带你了解怎么样才能把中空玻璃选好。

01 什么是中空玻璃

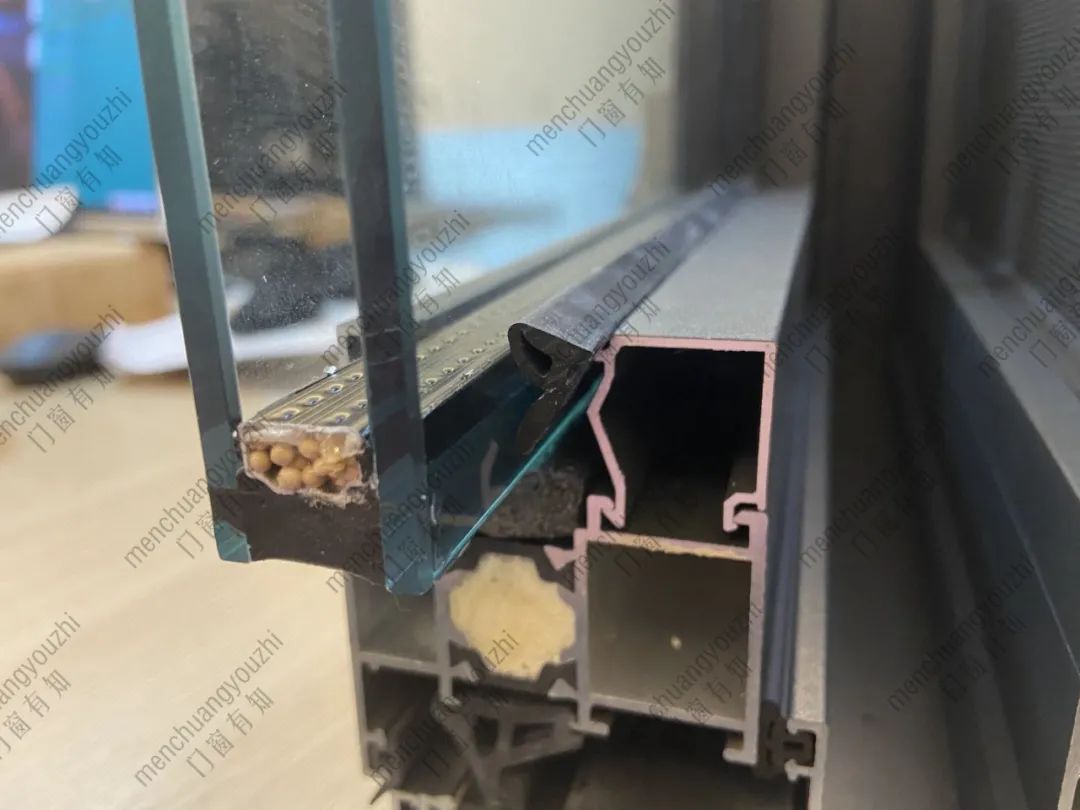

一块合规的中空玻璃（常规），是由玻璃原片、铝间隔条、分子筛、第一道密封胶（丁基胶）、第二道密封胶（聚硫胶或者硅酮胶）组成。

玻璃深加工厂会先根据客户要求尺寸，切割出两片同尺寸的玻璃（可钢化，可不钢化），间隔条用来均匀支撑、隔开玻璃，干燥剂灌间隔条内，用来长期吸收腔体内多余水汽，两道密封胶充当粘结、密封材料。

从而形成了一块安全、节能效果俱佳的中空玻璃。

02 为什么中空玻璃成为门窗标配

中空玻璃的发明，是为了解决建筑门窗玻璃（单层玻璃）节能保温效果太差的问题。

它能取代单层玻璃，主要原因有三：一是自重轻，玻璃做一个中空层增加的重量，小之又小；二是成本低，空气是免费的，间隔条密封胶等辅材成本相比于用增加玻璃厚度，或是其他办法（如抽真空）去提高玻璃性能，性价比格外高；

△ 中空玻璃出现以前，门窗标配的都是单层玻璃——「农村版」老房：木制窗 +「小方格」玻璃，「城市版」就是魔都的老钢窗 +「小方格」玻璃了哈哈；

三是最重要的，节能保温效果提升拔群：

• 玻璃热的良导体，导热系数是 0.90 W / （m·K），热阻小；
• 空气是热的不良导体，导热系数是 0.024 W / （m·K），热阻大；
• 单片厚度 5 mm 的玻璃传热系数（K 值）大约是 5.8 W / （m²·K）；
• 5 mm + 12 A + 5 mm 的中空玻璃的传热系数大约是 2.7 W / （m²·K）；
• 传热系数 K 值是衡量玻璃节能性的主要参数之一，反映了玻璃的温差传热性能，K 值越低性能越好；

• 6 mm + 12 A + 6 mm 的中空玻璃的传热系数大约是 2.70 W / （m²·K），10 mm + 12 A + 10 mm 的中空玻璃的传热系数大约是 2.65 W / （m²·K）；
• 玻璃厚度不同的中空玻璃 K 值相差无几，可见玻璃节能不是由玻璃厚度增加决定的，而是有了中空层 K 值才大幅降低；

• 玻璃，再搭配上断桥铝、塑钢、实木等具备节能保温性能的门窗框，门窗终于能在建筑中不只负责「美」（通风采光）。

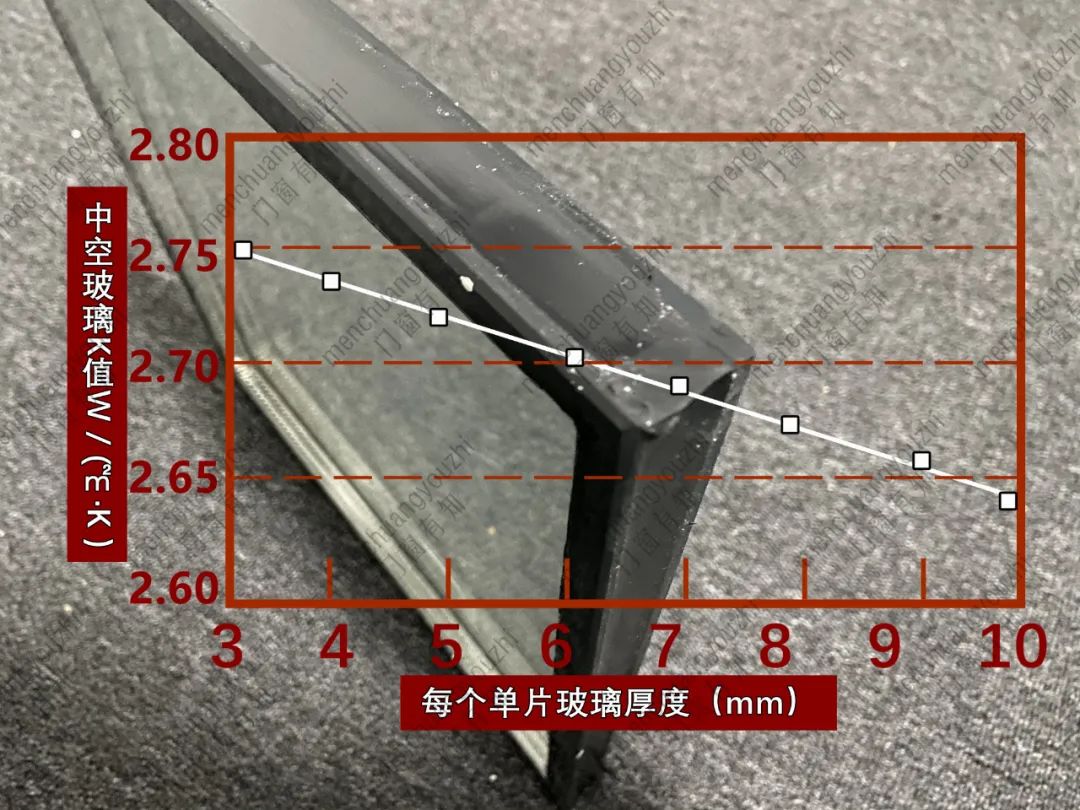

△ 中空玻璃 K 值与玻璃厚度关系，数据来源：《中空玻璃的生产与选用》；

03 什么是中空玻璃最重要的使用要求

小知以为，消费者选用中空玻璃的关键核心，是中空玻璃有效使用寿命。

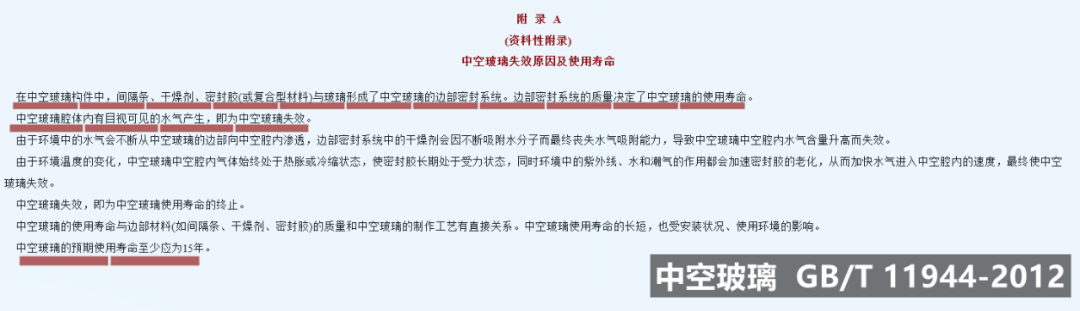

中空玻璃的有效使用寿命是指：

• 一块靠谱的中空玻璃，有效使用寿命（持续发挥性能）应该会有 15 年（乃至以上）。
• 在这期间，中空玻璃的节能保温性能发挥稳定（K 值能够始终保持二点多的水平）。

中空玻璃的有效使用寿命到了会怎么样：

• 中空玻璃内表面（即中空层）出现了水汽（即环境温度达到露点），则代表中空玻璃性能失效了（寿命到了）。

• 原因是一块正在「正常使用」的中空玻璃，中空层里的空气相对湿度值在 0.5 %RH 左右（我们生活中常处的相对湿度 45 %RH ~ 75 %RH 左右），露点很低（露点就是指中空玻璃的结露温度，是评判中空玻璃是否失效的标准，正常中空玻璃露点可以达零下 40 ℃）。
• 当中空层里的空气相对湿度变高，会致使中空玻璃露点也变高（失效中空玻璃露点可能只有三五度甚至十几度）。
• 当中空层里的空气相对湿度变高，或者达到露点凝结水汽，说明内表面的空气热阻降得很低（干燥空气的传热系数为 0.021 kcal /（㎡·h·℃），水的传热系数为 0.5 kcal /（㎡·h·℃）），中空玻璃几乎丧失了节能保温性能。

• 同时也说明了中空玻璃的密封胶已经失效（断裂或老化，使其不能阻断水汽进入中空层），或是分子筛已经失效（分子筛水汽吸饱了，吸收不了多余水汽）。
• 长时间的空气湿度低或结露，还会导致中空玻璃内表面发生霉变、析碱、白斑、间隔条腐蚀，甚至玻璃炸裂。

△ 内表面结露；

家装市场中空玻璃现状：

• 家装零售市场，充斥着大量不合规、不规范的中空玻璃产品，这些产品的有效使用寿命往往只有两三年，三五年。

△ 间隔条腐蚀

04 选品，围绕供应链和玻璃加工

上一章所说的，其实就是选购靠谱中空玻璃的真谛。

玻璃选用合格的供应链（原材料），同时玻璃深加工厂要生产要规，只要满足这 2 个条件，玻璃品质想不好都难。

玻璃原片常见问题和攻略：

在制备中，玻璃作为主材，消费者仅需明白：南北玻等大厂大部分情况只能算玻璃原片厂家 / 品牌，家装成品玻璃的制作，基本是由下游一点的玻璃深加工厂买来原片，再加工而成。

相比于玻璃原片厂家，都是实力一等一的大厂，而且玻璃原片也仿冒不了，大部分成品玻璃的玻璃原片这一关，都差不了。

消费者去了解玻璃深加工厂家的其他供应链选择和做工，才是玻璃选购的头等大事。

△ 部分玻璃原片品牌一览；

在现实中，常有门窗商家拿玻璃原片这件事忽悠消费者「我们玻璃是南 / 北等原片」。

你在选购时，要及时「顶嘴」：原片勿吹！并且来一个确认玻璃深加工的三连问：「一问你这玻璃哪里产的，玻璃深加工厂（合片）厂家是什么？二问该厂有没有玻璃深加工的资格证明？三问是否有厂家照片吗？」

老板支支吾吾不明确回答极有可能是小作坊生产的玻璃；老板能打包票保证玻璃质量，给你看厂家名称、地址、名称、介绍，自己在通过网上搜、实地考察等途径初步确认，这样才能确认玻璃来源是否可靠。（问玻璃深加工厂是选购玻璃的必要环节，下同不重复）。

两道密封胶常见问题和攻略：

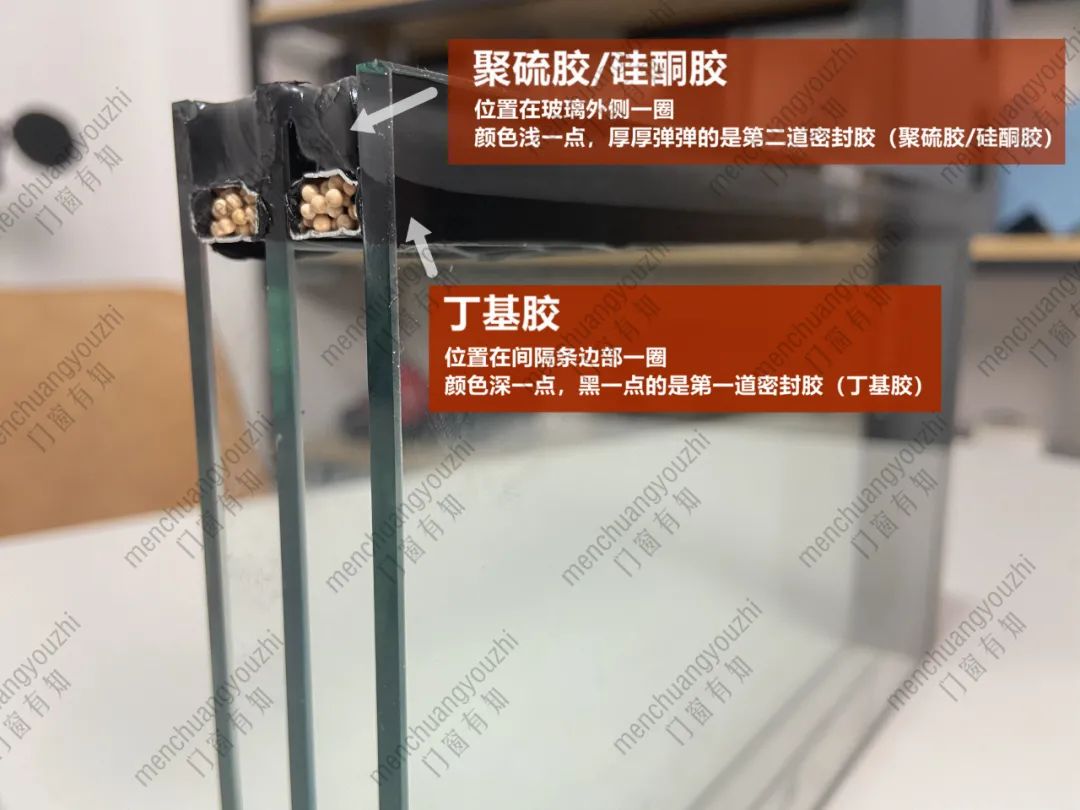

在制备中，中空玻璃两道密封胶缺一不可，他们之间互相弥补（一个气密效果好一点，一个水密效果好），共同将两块单片玻璃紧密地连接在一起，并形成一个相对密封、干燥的空间。

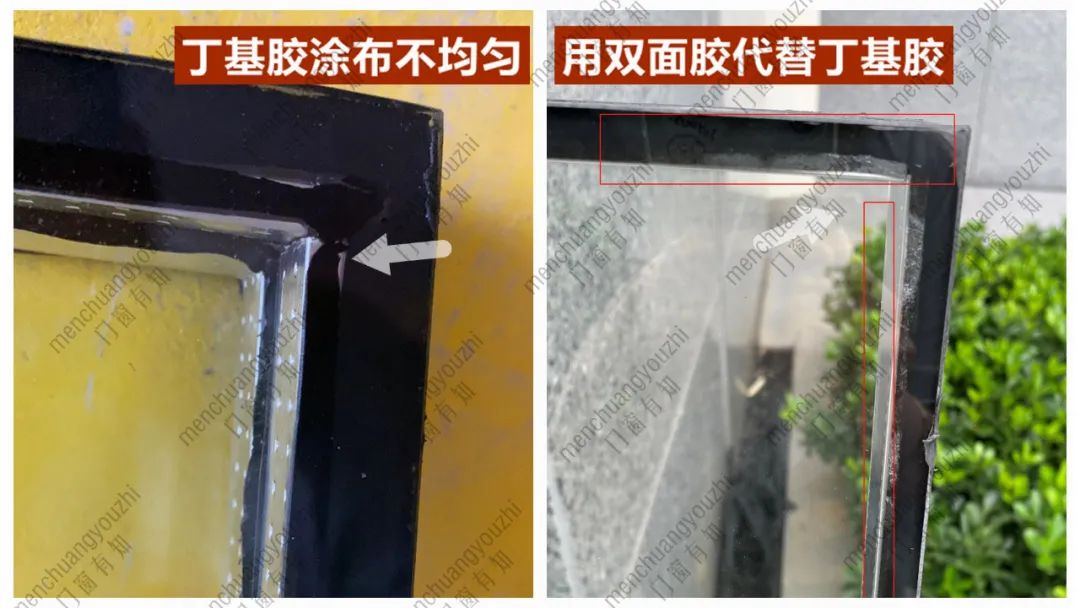

但现实中，不规范、不合规的作坊式加工厂可能会丁基胶涂布不均匀（手工 + 毛糙）存在缺口或太窄，也可能会用双面胶（没错，就是双面胶）代替丁基胶固定铝间隔条，甚至可能直接省略涂布丁基胶的环节。

第二道密封胶（聚硫胶或者硅酮胶）因为用量大，商家可能会用劣质胶或充油胶降低成本（杂质很多，气味可能会刺激，胶很硬或者很软，影响胶的性能和寿命），可能会用量太少（手工 + 毛糙），甚至可能不涂（没错，真实案例，因为用了复合间隔条说不用打二道胶，该复合间隔条并无二道胶功能）。

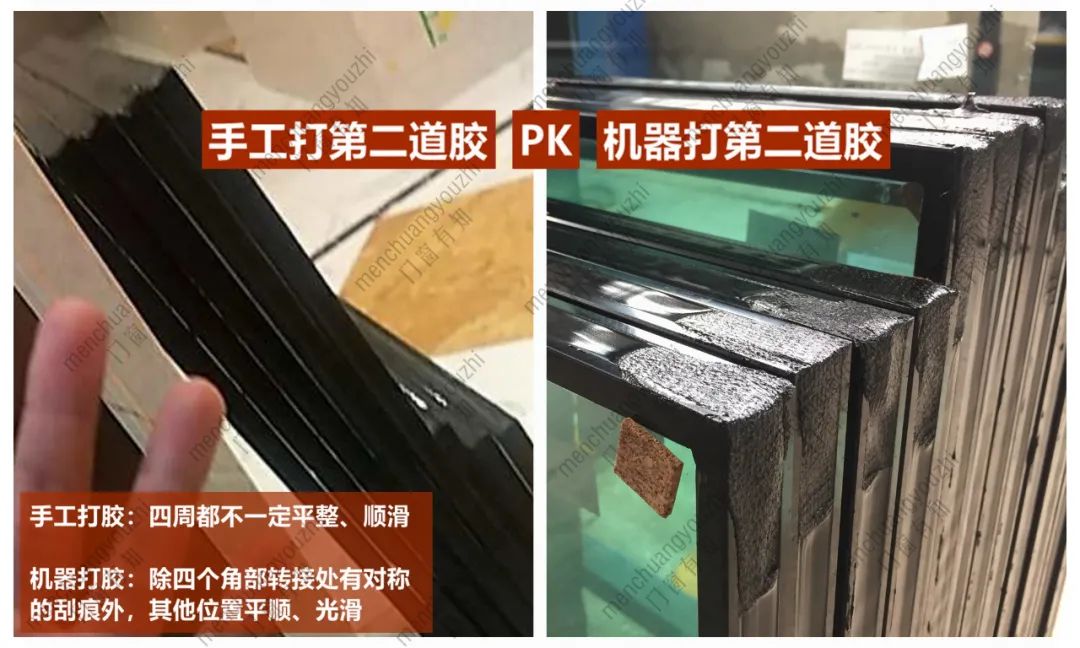

选购时，我们可以问商家一、二道胶的加工过程「你们配套的玻璃厂一、二道胶是机器打胶的吗？玻璃是机器合片的吗？打得漂不漂亮？」，问胶的材质，可以提出自己对劣质胶的担忧「我听说有人不打丁基胶阿？我听说商家用劣质胶的很多阿？」，也可以了解胶的品牌「用的胶有品牌吗？有原料牌子的照片吗？」

小知以为，现今机器打胶是很普遍的事，选择机器打胶的工厂，可以直接避免碰到没实力的小工坊（注 ①：并没有小工坊就一定不好的意思；注 ②：特殊情况除外，如特小特大的玻璃还是需要手工打胶的；）。

△ 玻璃合片机器

商家很懂玻璃加工的流程，知道配套工厂的用料，或者可以给你看视频资料，带你去施工工地现场看，那么也可以放心。

分子筛和间隔条常见问题和攻略：

在制备中，分子筛和间隔条这对搭档的作用，同样不可取代。间隔条是中空玻璃中空层的「骨架」，起到均匀支撑、隔开玻璃的作用，也是分子筛的「储藏袋」，起到储藏小颗粒分子筛，同时不影响分子筛吸收水汽的作用。

（为什么需要分子筛：中空玻璃第一、二道密封胶在密封，隔绝空气、水汽中起到了至关重要的作用，但「胶」没办法直接让中空层里的空气湿度降低（回顾前文，生产环境的相对空气湿度有百分之好几十，中空玻璃内部相对空气湿度只有百分之零点几）。

而且中空玻璃在长期使用中，「胶」发挥的不是百分之一百的「绝对密封」，空气带动水汽仍有一定的渗透力。

所以需要「干燥剂」，即分子筛在中空玻璃制作完成后，迅速吸收中空层空气里的水汽，让中空层空气相对湿度迅速降低至 0.5 %RH 左右，并且在中空玻璃长达十余年，甚至更久的正常使用期间，吸附密封胶少部分「放」进来的空气中的水汽，延迟玻璃露点提高的时间，避免中空玻璃失效。）

但现实中，不规范、不合规的作坊式加工厂可能会图价格低，使用氧化钙类、氯化钙类、黏土类干燥剂，或者使用 4 A / 5A 这样孔径的干燥剂（会有使用寿命低 / 吸收水汽能力弱 / 腐蚀间隔条和密封胶等问题 ）。

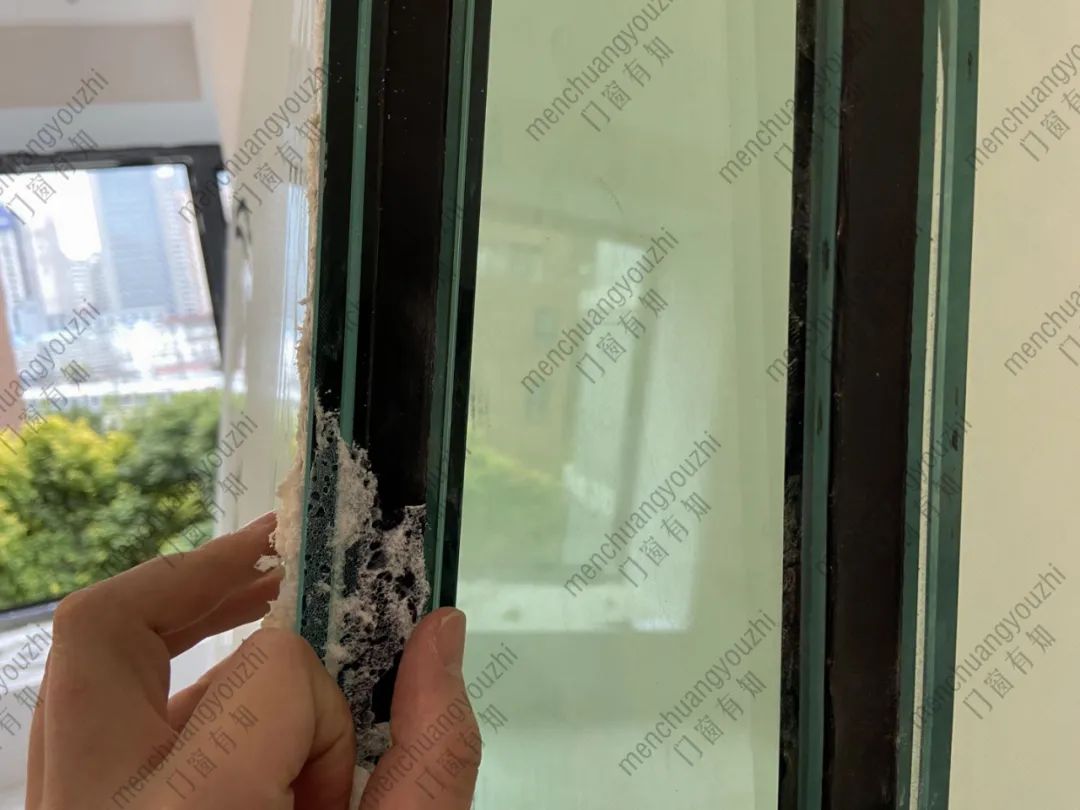

也可能分子筛少灌（如需要填充满 90 % 左右的间隔条，但只灌 50 % / 插角的间隔条为了图省事，四边只灌一两边），不及时灌（就像膨化食品一样，分子筛一拆包就开始受潮，需当天拆当天用，而不是用完为止），甚至不灌（真实案例，粉丝有摇过家里的中空玻璃，发现发不出声音，类似沙漏那种）。

间隔条也比较隐性，工厂可能会用太过劣质的铝间隔条（如尺寸误差较大，使成品玻璃不平整 / 毛边毛糙，不利于密封胶密封 / 空隙没打好太小或太大，不利于分子筛与空气接触或者导致分子筛漏出）。

选购时，我们可以问商家间隔条和分子筛的的加工过程「你们配套的玻璃厂间隔条和分子筛是机器折弯和灌装的吗？」，问分子筛的材质，以提出自己对劣质分子筛的担忧「我听说很多分子筛都不是 3 A 的？什么是 3 A 阿？」，也可以了解两者的品牌「用的都是品牌货吗？有原料牌子的照片吗？」

另外，商家如果和你说折弯铝隔条更好，有一定道理，因为工厂有折弯机器，说明工厂更「正规」（也就几万块钱），但不是非买折弯不可，因为如果工厂做工好，两者除了颜值差别，性能可以说并没有影响。

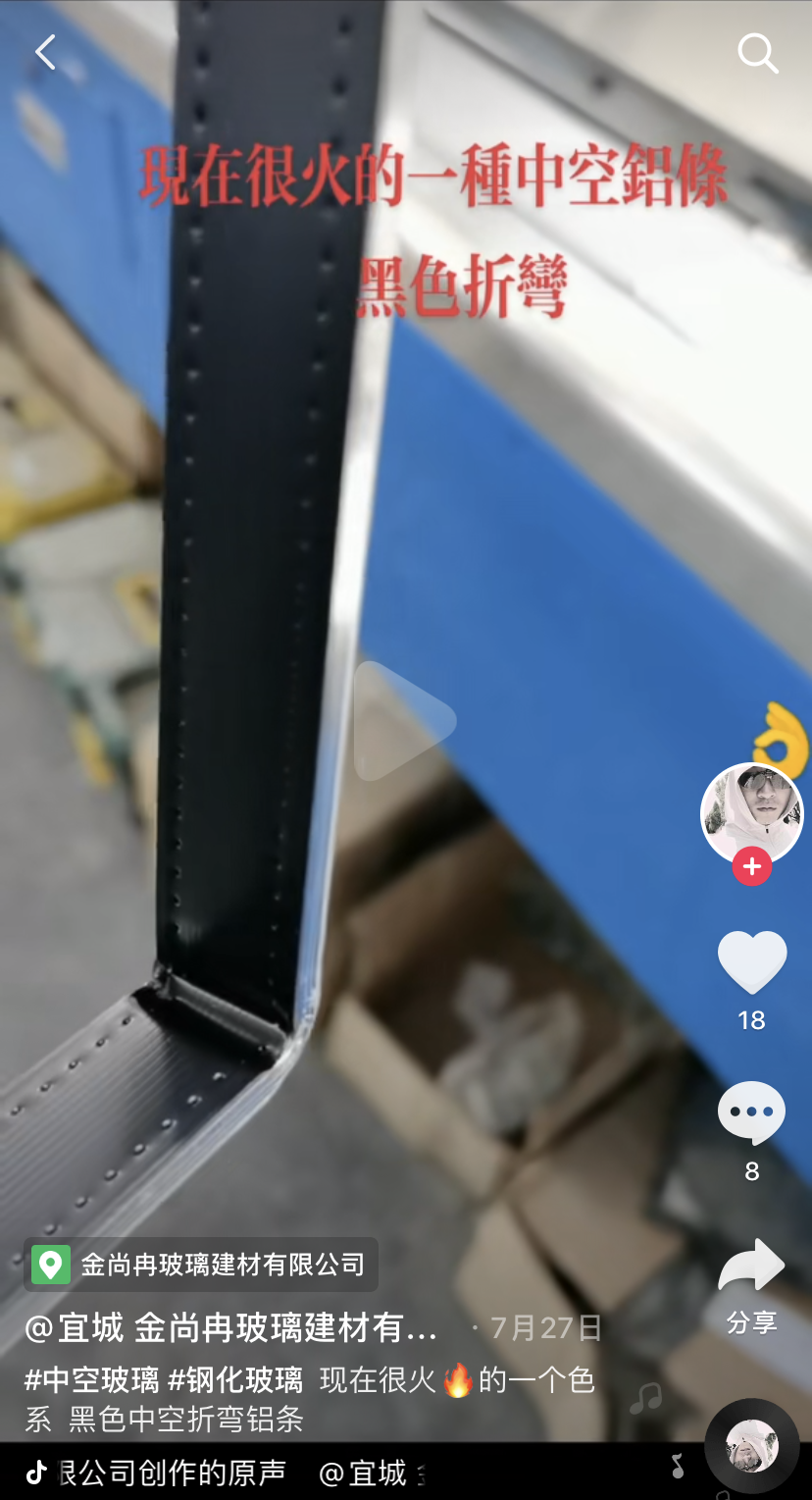

△ 机器折弯

商家如果和你说黑色的间隔条更好（现在比较流行黑色的铝隔条），那你就要问了「材质是什么」，如果是铝，答案是除颜值外没区别，如果是一些暖边材质，那确实是。

商家如果推荐你用复合间隔条，小知的个人建议是多考察考察，复合间隔条是为了玻璃深加工厂减少 3 道工序：铝间隔条折弯（或插角）、间隔条分子筛填充、间隔条涂布丁基胶，提升生产效率和异型玻璃颜值用的。

其本质是还是还是铝间隔条，但有的商家会用复合间隔条冒充暖边条。另外，复合间隔条品质参差不齐（有的工厂甚至不打二道密封胶），如果这个深加工厂家感觉不太靠谱，更建议消费者选用传统铝间隔条工艺。

05 中空玻璃的性能提升

中空玻璃作为门窗玻璃的基本款，除了要选本身产品品质以外，还可以了解了解有哪些途径，提高它的性能。

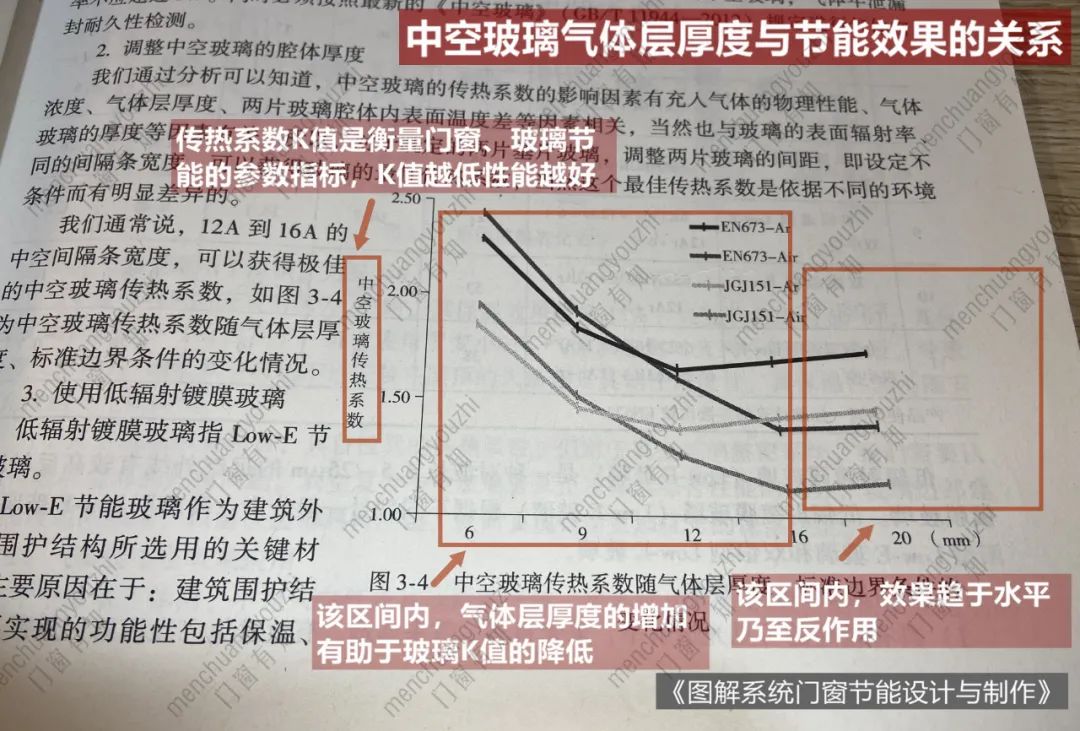

一号方案，不花钱就能实现 5 % - 10 % 的节能保温性能提升：即中空层的厚度，从节能效果上来看，中空层宜采用 9 A - 15 A 之间（20 A 等大中空层也就「看起来大气上档次」，实则站不住脚）。

当然，考虑到中空夹胶玻璃总厚度较大（门窗安装玻璃的槽口限制），以及可能出现的大玻璃情况（大玻璃中空层要大一点，防止玻璃内息），消费者在选择时，可以提前咨询门窗商家合适的玻璃配置。

门窗厂家玻璃压线配套全的，产品系列相对大的（单体窗和单体窗比，窗纱一体和窗纱一体比，不能混为一谈），玻璃选择配置时灵活性就高一点。

二号方案，把钱花在刀刃上，顺带提升中空玻璃 5 % - 10 % 的节能保温性能：即中空层充惰性气体，或铝间隔条增配暖边。

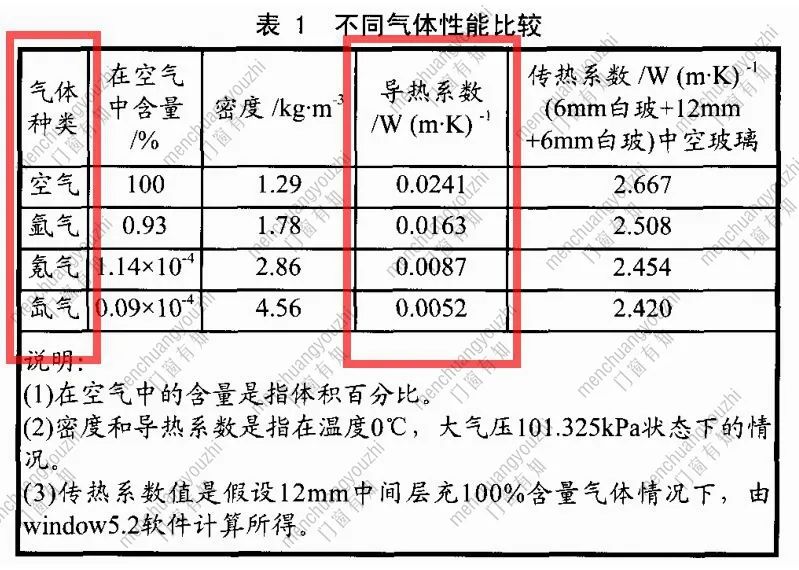

常用的惰性气体一般为氩气（也可以充氪、氙气，比较少），价格在三五十每平米，它和普通空气相比，有 3 个主要特点：

• 一是导热系数更低，所以也常用来进行节能保温增配；
• 二是气体不活跃，可以保护延缓离线 Low-e 的银离子的氧化时间，进而提高离线 Low-e 玻璃的使用寿命；
• 三是提高大玻璃的安全性，惰性气体整体比空气密度大，从而防护大玻璃受外力挤压（热胀冷缩、大风等），降低内息隐患；

消费者在选购中空玻璃时，一般不会考虑为了提高 10 % 的性能去增配惰性气体（因为性价比，增配 Low-e 也是这点钱），要么是做大玻璃（5 ㎡ 左右最好就要考虑了）时的「附带品」。

要么当家里有节能保温需求（北方，有地暖的南方等），已经用上了 Low-e 中空玻璃时（为了 Low-e 寿命），或是本身玻璃玻璃配置很高的前提下时（为了性能极致），增配更合理。

当然，惰性气体也可能会存在初始浓度不高（效果变差，寿命变低），逸散过快（上文说了，密封胶不是完全密封哦）的问题。所以选择时也可以多多考察：「厂里充气设备怎么样？」「惰性气体初始浓度多少？」「每年逸散率多少？」「高浓度惰性气体能有效使用几年？」「有质保吗？泄露了怎么办？」

△ 提升保温性能的高性价比方案；

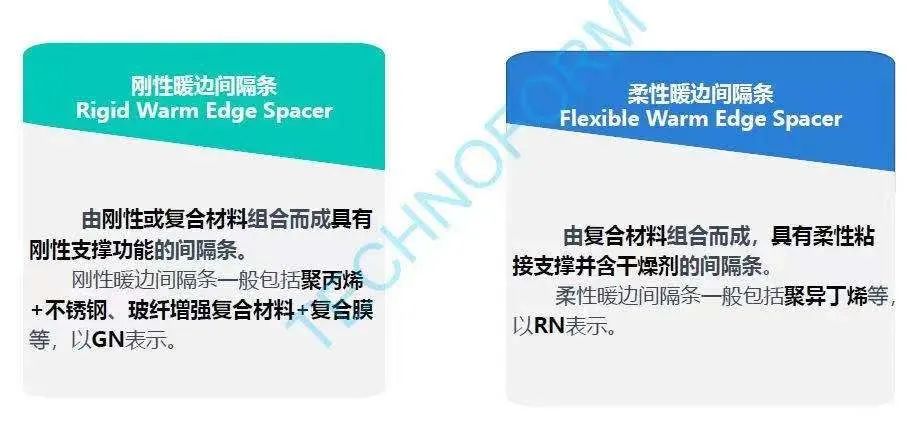

常见的暖边间隔条主要分为刚性暖边条（如普通的不锈钢间隔条、德国泰诺风公司内芯是 PP 材料，外面包覆不锈钢材料的 TGI 间隔条、法国圣戈班公司的强化玻璃纤维的 SWISSPACER 间隔条），柔性暖边条（如德国柯梅林公司特殊丁基胶材质的 TPS、4SG 间隔条、美国柯耐士公司多孔硅胶泡沫加树脂粘附的 SuperSpacer 间隔条）两类。

它们价格在几十到上百元不等，和普通铝间隔条相比，有 2 个主要特点：

• 一是暖边隔条导热系数更低（铝导热系数为 160 W/m·k，暖边中导热系数最高的不锈钢为 15 W/m·k，很多都是在零点几），提高了玻璃的节能保温效果，改善了玻璃边部容易结露的问题；
• 二是柔性暖边间隔条，因为不含金属嵌入物，能使玻璃整体密封效果更好（金属材质隔条因接缝、热胀冷缩等），可以提高中空玻璃有效使用寿命和有效解决惰性气体逸散的问题；

△ 柔性暖边提高中空玻璃边部密封，图源 Quanex（柯耐士）；

消费者在选购中空玻璃时，一般也不会直接中空玻璃增配暖边（太奢侈了），如果为了性能极致考虑，较为合理的增配顺序为：中空玻璃 / 三玻两腔 → 增配单银 Low-e → 增配惰性气体（氩气）→ 上暖边 → 单银变双银 Low-e → 最后上三银。

△ 图左山东鹏昊的 TPS，图右柯耐士的 SuperSpacer；

三号方案，即将中空玻璃作为门窗玻璃的增配基础，根据家里的自身要求来进行合适的增配：

一是上面已经提到的节能保温增配顺序。

二是当家里面临噪音困扰，如果是噪音问题本身不大，只是自身要求比较高，可以考虑将中空玻璃增配为三玻两腔，节能保温效果还好。

如果面临低频噪音困扰（如高架、马路噪音），中空玻璃增配以夹胶为主，如中空夹胶玻璃（如 6 + 0.76 PVB + 6 + 12 A + 6），或双夹胶中空玻璃（如 6 + 0.76 PVB + 6 + 12 A + 6 + 0.76 PVB + 6）；

△ 双夹胶中空玻璃

06 其他关于中空玻璃的问题

门窗选购消费者在选用中空夹胶玻璃时，还会碰到许多问题（待补充汇总）：

1、关于中空玻璃的玻璃厚度：玻璃面积大小直接决定单片玻璃厚度，因为随着玻璃面积的增大，必须通过增大玻璃厚度（夹胶玻璃还要提高胶片厚度）来同步提高玻璃的刚度和挠度，以达安全使用的目的：

• 如下图所示，规范要求不超过 2 m² 的单块玻璃，用 5 mm 的即可，不超过 3 m² 的单块玻璃，用 6 mm ...
• 即如果要用到一块 3 m² 的中空玻璃，它的每一片厚度均要达 6 mm；
•

• 该规范对厚度要求严格，在实际家装门窗市场中，并不一定要完全按照该标准来（商家按标准当然最好），可适当降低标准（此条适合有经验抱着替你省钱的商家），如一般 3 m² 以下的中空玻璃单片用 5 mm 居多；
• 因为玻璃面积和厚度的选择也视玻璃的品质、是否充惰性气体、当地情况、商家产品和经验而定，要做大玻璃时还是多听听商家的建议或咨询专业人士；

2、关于中空玻璃的价格：普通面积的中空玻璃市售价格大致在 150 - 300 元左右 / ㎡ 。

其价格主要受成本（如这一年的原材料价格暴涨）、深加工厂所用材料和出厂品质、家里玻璃面积多寡、单块玻璃面积大小（面积越大越贵）影响。

3、关于玻璃深加工厂推荐：好的玻璃深加工厂每个城市几乎都会有，他们的成品玻璃出品品控更有保证，当然价格也有高一点。

小知认为南北玻等原片大厂出来的成品玻璃，以及山东鹏昊、山东星冠、吉林光大、大连华鹰、青岛海森、江苏碧海、江苏佳成、上海耀皮、安徽蓝实、成都龙泰印、广东格兰特等等（来自粉丝，仅举例，小知不认识的还有很多）专业做成品玻璃的玻璃深加工大厂，玻璃品质最优。

其次是门窗工厂自己开办的玻璃深加工厂 / 成品玻璃生产线，或者比鹏昊、佳成（泛指）等差一筹技术、规模、设备等的玻璃深加工企业。

4、关于中空玻璃本身隔音效果：中空玻璃不会因为中空层的存在，而提高更多的隔音效果（影响很小），如 5 + 5 的中空玻璃实际的隔音值和 10 mm 的单层玻璃几乎一致。

想要提高中空玻璃的隔音效果，最有效的方式一定是增配（三玻两腔、中空夹胶等），其次通过增大玻璃厚度、做不等厚玻璃（如 5 + 6）的方式追求极限（理论上有效果，实际一二分贝的差别人耳不可察）。

5、关于中空玻璃的质保时间和自爆保修：一般玻璃的质保时间和门窗质保时间相同，不会给出 15 年这样的质保标准（很少商家会有）。同时自爆一般不包含在保修范围内（很少商家会有），万一没用多长时间中招，好一点的商家可能会自己出成本费用，你出人工费的方式解决问题。

关于这两者，消费者可以在选购时提前向商家问清楚情况，并尽可能地写进合同里。

6、其他有关中空玻璃选用的问题，欢迎补充留言哈~小知会在之后的内容中将出现频次高的 / 问题价值大的贴在文章后面。
