前言

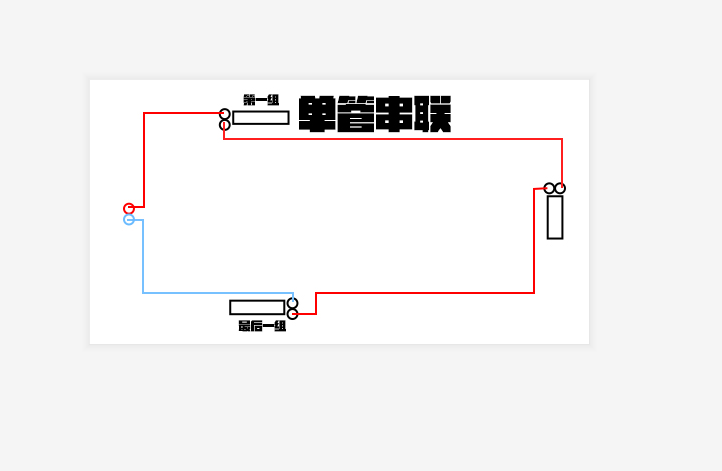

暖气片的连接管道有单管串联式、双管并联式和章鱼式三类形式，它们都有各自的运用条件和特点，其中单管串联式在以往的集中供暖系统下使用较多，由于它存在控制不灵活、热度不均匀的特点，现在也逐渐退出安装舞台，被双管并联式所取代。

在自供暖暖气片系统里，使用双管并联式和章鱼式是比较多的，因为它们都具有控制灵活方便、对水流阻碍小、热度升温快的优点。

但是，双管式和章鱼式之间也是有很大的优缺点的，我个人认为使用双管并联式比使用章鱼式更好，我接下来就来详细说说我的看法。

双管并联式管道系统：

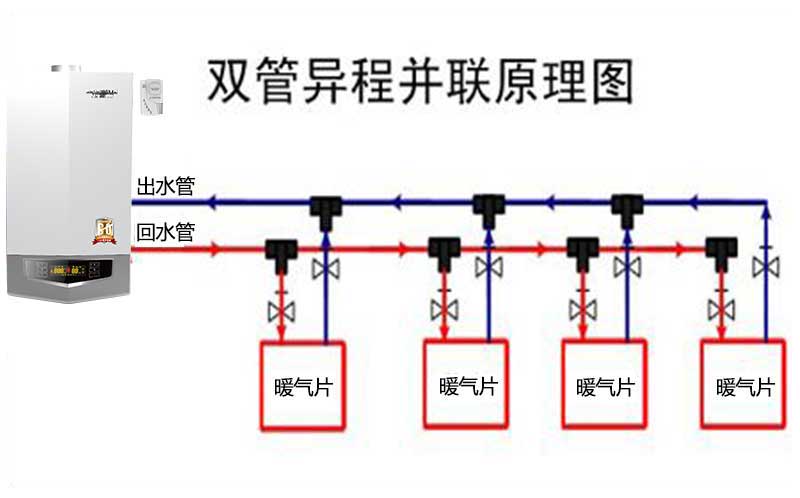

它是由2根水管从壁挂炉开始，一直到各个暖气片附近后，再利用三通接头分出支管到暖气片，这样对方式称为双管并联异程，因为每一组暖气片的供回水相加的时间都不一样，第一组的供回水是最快的，最末端是最慢的；这样的方式，带来的施工中接头较多，接头的个数是暖气片组数✖2，暖气片越多施工中的接头就越多。

另外，由于暖气片的供回水均存在分支，暖气片的升温是不均匀的，需要手动调节每一组暖气片的回水时间，平衡每一组的暖气片的升温；在暖气片越多的情况下，很容易出现有些暖气片升温不畅的情况，所以，使用双管异程的系统，常运用在一些中小户型里，比如暖气片个数在6个以下。

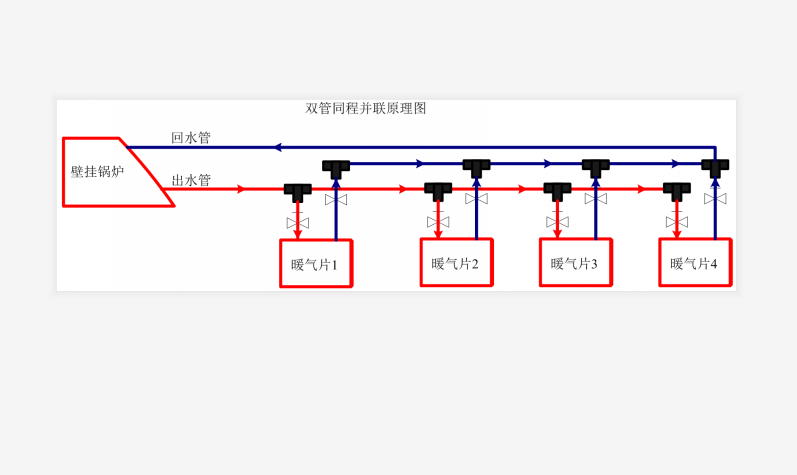

正因为有以上的缺点，所以又有双管同程系统，它一样是由2根采暖管从壁挂炉开始向暖气片方向铺管，然后每一个暖气片的回水统一在最末端暖气片的回水处回合后，再回到壁挂炉。

这样的方式管道用材比异程系统多，施工造价相对它来说要高一些，另外管道采用分支，所以接头也是一样的存在，比异程要多一些接头。

但是，它可以让室内各个暖气片的升温时间基本一致，对调试更加简单，所以，它常被用在大户型或多层的暖气片系统里，比如6组以上的户型或别墅结构。

以上就是双管并联管道系统的基本特点，它的管道只有供回水两根，铺设它开槽只需要一根即可，施工比较简单，造价相对来说比较便宜，可以应对各种户型的暖气片情况，达到比较好的使用效果。但是由于施工接头很多，因此给人很没有安全感。

章鱼式管道系统：

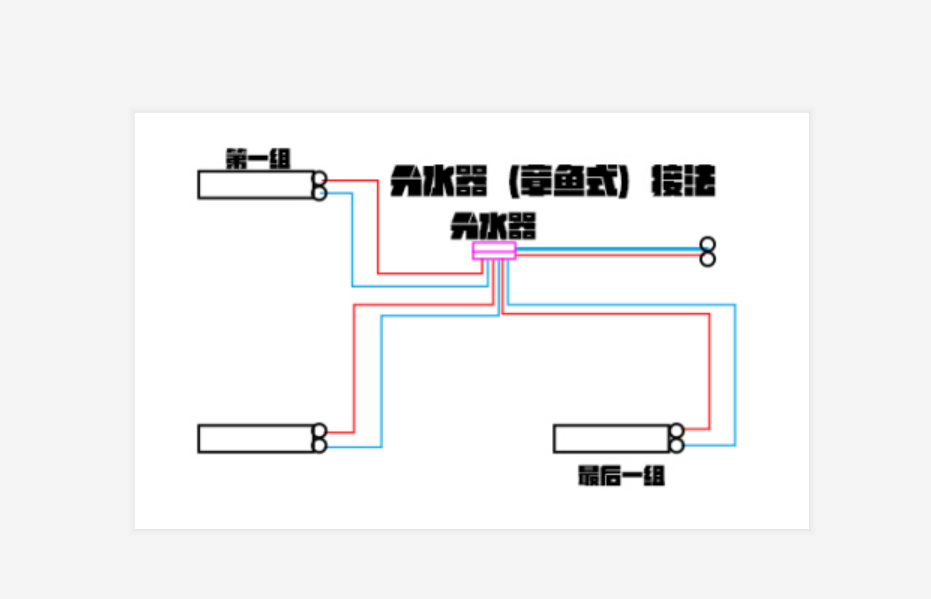

该管路形态有点与地暖雷同，它在卫生间的门背后有一个分集水器，壁挂炉的供回水水管与它连接，然后从分集水器这里分别有两根管道延伸到各个暖气片，连接暖气片的管道有长有短，管道像极了章鱼，所以大家习惯性地这样叫它。

这样的方式，它的每一组暖气片管道均是在分集水器那里去接入，而壁挂炉与分集水器的供回水管道也是直接连接，所以这个系统下的管道均可以做到整管无接头（前提是管道选择正确，文后会有关于它们的管道运用分析）施工，给人心理上一种安全性很高的系统。

章鱼式的每一根管道也是均开槽暗埋，管道的长度受暖气片的位置而定，所以有长有短，管道短的暖气片升温快，管道越长的升温越慢；当户型越大、暖气片组数越多时，后期调试很难达到每组暖气片升温的基本平衡，比如在大平层里，总有两组暖气片是最大最远的，也总有一两组暖气片是最小最近的。

另外，该管道系统每一组暖气片的管道均需开槽走管，假如家里10个暖气片，就要开槽10个，所以造成人工费是很高的，如果在别墅户型里，3层楼就需要3个分集水器，所带来的造价费用也是很高的。

在章鱼式管路系统施工中，难度还存在与水电的施工协调，如果水电的管线设计为地上，水电与暖气管交叉打架的机率是非常高的，所以很多使用这样的系统，常出现地面找平的情况。

在实际工作中，我发现在分集水器面前，暖气管道是最密集的，加上保温，如果不注意管道的走向设计，几根管道全部从卫生间的门口而出，在门口1-2平米的地方，常出现地砖空鼓、反潮的情况，这也是要让装修方注意的地方，一旦发生是一件很头疼的事情。

像这样的情况是比较多的，无法加扣铁皮扣槽，后期地面松软

另外，我看见有些工地为了减少暖气管道的开槽铺设与水电施工的交叉机率，就把同一个方向的暖气管道并在一起，然后统一到一个地方再分支到各组暖气片。

这样的方式由于地暖管均有隔热保温管，合并阶段的宽度达到了几十公分或1米，造成合并阶段时的地面无法硬化，后期地面不牢固空鼓等情况出现。

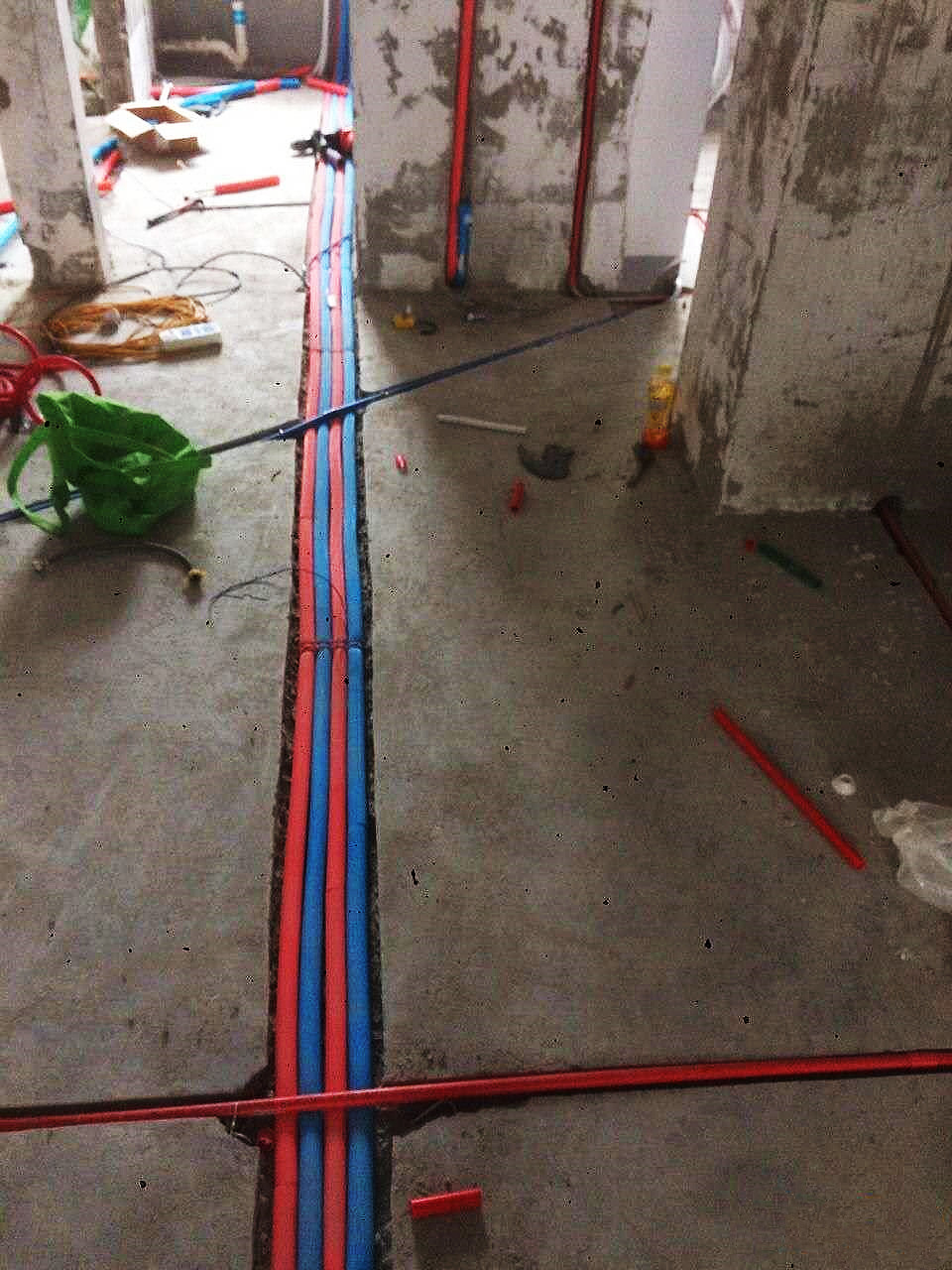

章鱼式管道现场，无法进行硬化

以上就是章鱼式管道系统的一些基本特点，它的优点是能够做到管道整管施工无接头，但是缺点是施工难度大，如果地面不能开槽暗埋暖气管，后果更加糟糕。

另外，暖气片个数越多、户型越大，带来的造价越高性价比越低、装修施工配合难度越大。

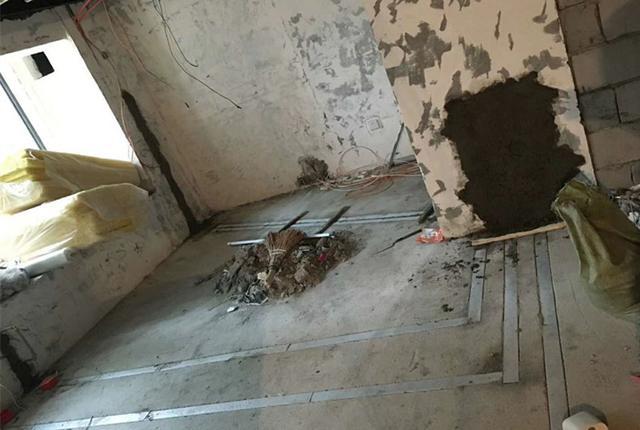

在单回路末端，是可以加扣铁皮扣槽的

是不是双管并联式就容易漏水不安全呢？

答案是否定的。

虽然双管并联式有很多接头，感觉风险很高，实际上在双管并联的管道材料运用里，是不会轻易使用PPR、PB和铝塑管的，而是采用PEX管居多，该类管材耐高温可达110度。

在使用的PEX管里，在分支时会采用铜接头，使用液压专用工具把它们进行连接，这样的工艺水阻力小、接头漏水的机率几乎为零。在成都，经过这10来年大量的使用证明，使用PEX管道，安全性是非常高的。

PEX管道的连接

使用章鱼式是不是造价会很贵？

答案也是否定的。

如果在章鱼式管道里全部采用PEX管，再加上分集水器和大量的开槽人工费用，价格是要比双管并联管道系统高出20%左右的。但是，商品价格一定要顺应市场行情，如果它太贵了，市场会抛弃它的。

pex管道的连接

那怎么办呢？所以它的管道采用PPR做主管、支管用PERT管的热熔型管材居多，PPR管运用在生活水管里，它的耐高温是70度，而PERT管通常是使用在地暖盘管里的，耐高温也是约70度。

在暖气片系统里，供水温度通常是70-80度，有人把它使用在暖气片的连接管道，再把暖气片的配置设计大一些，然后把供水温度下调至65度，这样也是可以的。

毫无疑问，采用这样的管材是可以把造价拉到市场认可范围的，运用加大暖气片的散热量来调低供水温度，在保温性能较好的户型里，也能够满足热量需求，但是在一些保温性能不太好的户型里，这样的方式是不可取的。

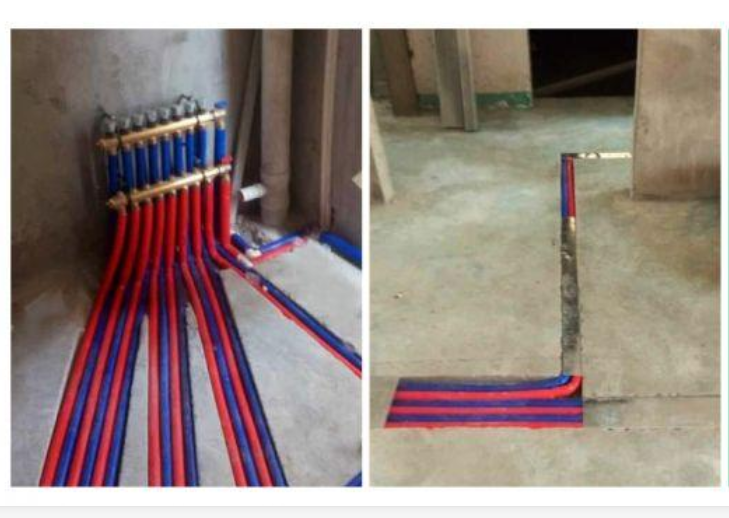

很常见的章鱼式管道，后期地面容易松动

在暖气片系统里，对它们的使用建议有哪些？

双管并联系统是可以应对任何户型、任何暖气片规模的，它可大可小非常灵活。如前文介绍，在小户型里或暖气片的个数只有6个以下，使用并联异程系统。

而当面积较大，暖气片个数超过6个以上，就设计并联同程系统，后期每个区域的升温会非常的顺畅。在管材的使用，尽量使用pex材质的管材，正确运用它的液压工具进行连接即可。

如要使用章鱼式，不但要注意管道材质的使用，尽量使用耐高温的材质，比如PEX管，这样就要多计划20%的装修费用投入。

还要注意每一个暖气片的管道从分集水器出来时，尽量分散走管，不要集中打堆铺装，最好地面的扣槽增加硬度，延缓地面松软的情况。

与水电的交叉，太高了地面

另外，由于章鱼式管道太多，需要与水电密切配合沟通，尽量同步施工或把水电管线走顶上也是可以的。

分散走管，加扣扣槽的章鱼式，这样的方式是非常好的

总结

这两种管道，我推荐使用双管并联式管道系统，在一套户型里，它可以独立存在还可以演变多个系统构成一个大的并联系统，运用得当式非常有趣的。

而章鱼式管道，我认为它是迎合了一部分市场人的心理需求而已（担心接头会漏水），它在实际运用中，造价高不说，后期稍有不慎会带来地面松动、防水反潮、暖气片升温不畅等诸多问题。
